裝置功能：
1、了解填料吸收塔的結構、流程及操作方法。
2、觀察填料吸收塔的流體力學行為并測定在干、濕填料狀態下填料層壓降與空塔氣速的關系。
3、測定總傳質系數Kya，并了解其影響因素。
主要配置和技術參數：

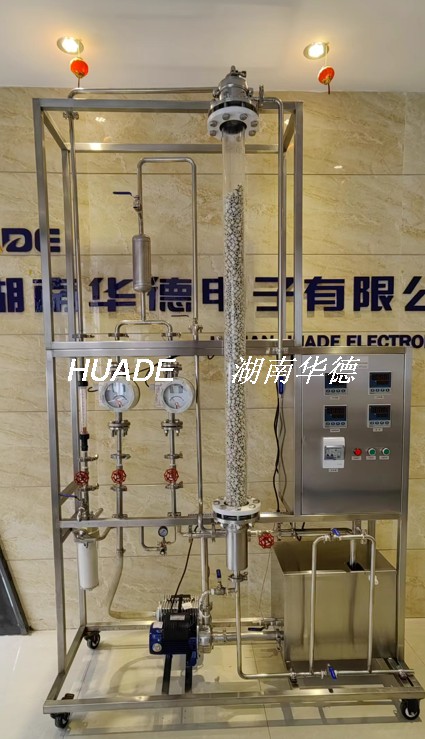

1、吸收塔采用填料塔，尺寸：φ100×1500mm，塔體為透明有機玻璃，便于學生觀察相關實驗現象；
2、填料：φ10×10×1mm瓷拉西環，吸收介質：二氧化碳氣體，吸收劑：水。
3、增壓風機：風壓≥0.04Mpa,排氣量≥90L/min。
4、氣體流量：數字氣體流量計，流量量程6m3/h，4-20mA輸出；CO2氣體流量：轉子流量計，0～400L/h;
5、液體流量：渦輪流量計，0-1000L/h，4-20mA輸出；
6、壓差傳感器：0-20KPa壓差計，觀察上下塔壓降變化。壓力儀表：測量范圍精度0.5級；
7、溫度傳感器：PT100,兩個；溫度儀表：測量范圍-50–150℃，精度0.5級。
8、CO2濃度傳感器：CO2濃度傳感器：0-5%；
9、觸摸屏：觸摸15.6寸，工業控制計算機，實現實驗操作的圖形化控制。提供實驗軟件，用于實驗數據采集和自動控制，實驗數據自動計算和繪制曲線。
10、混合穩壓罐：不銹鋼制作，對空氣和二氧化碳氣體充分混合、穩壓后輸出。
11、正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；
12、提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。
13、不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜；測控、電器設備在實驗架上。
14、設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。
數據采集型（HD507/Ⅱ）：
15、提供在線監控實驗軟件和數據處理軟件1套；數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。
16、配有智能語音模塊，講解與提示實驗操作流程。
17、配觸摸屏、微機接口和遠程控制接口。在線顯示溫度、壓力、流量、CO2含量等實驗數據?？勺詣涌刂茖嶒灹鞒蹋稍O(shè)置實驗參數，自動處理實驗數據。
18、設備自帶3D虛擬仿真軟件，可以提前操作預習實驗內容，通過現代化三維建模手段完成填料吸收實驗，配有全流程語音講解實驗流程，和實物裝置一致，能配套使用。
