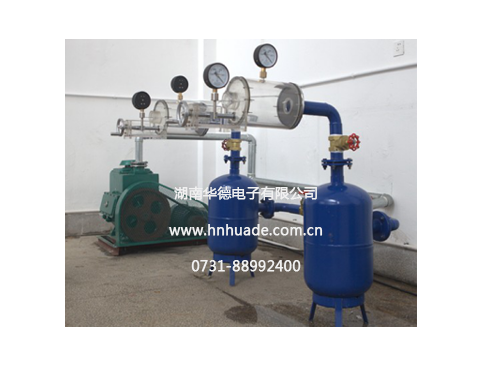

HD607噴管實驗裝置

裝置功能：

1.用于《工程熱力學》教學中“噴管臨界狀態的觀察"實驗。

2.演示噴管壓力流量的變化規律，并觀察臨界壓力和最大流量的現象。

3.計算流量，背壓與出口壓力比值。

主要配置和技術參數：

1、噴管有漸縮和漸擴兩種形式，噴管直徑4±0.2mm，漸縮噴管：內部收縮段曲線滿足維托辛斯基型線方程。拉伐爾：滿足拉伐爾噴管變截面一維定常等熵流動模型。噴管本體：304不銹鋼材質。

2、穩壓罐：304不銹鋼材質，Ф350*900mm。

3、漸縮噴管、漸擴噴管：透明有機玻璃材質，φ60×60mm。

4、水環真空泵1臺：電壓380V、功率5.5KW、抽氣速率3.83m3/min、轉速1450r/min、極限壓力3300pa、泵頭材質鑄鐵。

5、真空壓力表2只：測量范圍-0.1~0Mpa、精度等級0.4級。

6、孔板流量計1套：高精度±0.075%，高穩定性：優于0.1%FS/年，高靜壓40MPa，連續工作5年不需調校。

7、U型差壓計1套：±5000mm。

8、探針及探針位移裝置：304不銹鋼材質，測壓探針M12×165mm，實驗時抖動輕微，配有刻度標尺。

9、調節閘閥2個：DN50。

10、正反轉步進電機：電壓220V、功率14W、轉速10轉/min。

11、循環水箱：白色10mm厚PP板，500×650×500mm。

12、球閥、波紋管、彎頭、內絲、外絲、封頭：304不銹鋼材質。

13、正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；

14、提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。

15、不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜。測控、電器設備在實驗架上。

16、設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。

17、可選配數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。
